製品情報

貼付式印刷シート路面標示材

ガイドタック

ガイドタックR

路面にサイン標示ができる、火を使わずに圧着で貼付ける貼付式印刷シート路面標示材です。

圧着だけで貼り付け

加熱は不要で、圧着だけで貼付できます。

インクジェット印刷標示

さまざまなデザインに対応することができます。

自在な形状に切断加工可能

デザインに合わせ丸型、矢形、影付き形状などの切断ができます。

凹凸面の追従性

アルミ器材で路面の凹凸面を追従し、剥がれにくくしています。

耐スリップ性を考慮

表面はザラザラなテクスチャー仕上げで滑りにくくしています。

用途例

路面に対して艶やかに、わかりやすく標示案内が可能です。

自転車道マナーアップ
駐輪禁止
施設誘導
観光案内
駅ホーム案内
ホーム利用案内
のりば案内
店舗利用マナー
工場内 安全対策
  • ※加工上での形状制約はあまりありませんが、接着力確保のために一定以上の幅が必要となりますので、弊社営業までお問合せ下さい。
  • ※立体視など複雑な錯視デザインや形状加工が可能ですが、細長い場合は施工時に注意が必要となりますので、弊社営業までお問合せ下さい。

施工手順開粒舗装への施工は避けてください。

施工時に準備していただくもの

交通規制、設置面の清掃用具
カラーコーン・ほうき・ブラシ・ウエス等
ジスラインDXプライマー
当社専用プライマーをご使用下さい
プライマー塗布用具
刷毛・ローラー・容器・テープ
シート圧着用具
ゴムハンマー(柔らかいものをご用意下さい)

1.安全確保と路面清掃とケガキ

現場周辺にはカラーコーンや工事用バリケード等の安全用具の設置又は交通規制等を行ってください。
設置場所のほこり、泥、水分、油分等をほうきやブラシで取り除いてください。貼り付ける位置を決定します。
貼り付け位置より周囲1cm程度大き目にケガキをしてください。

2.プライマー塗布

シートの大きさより1cm程度広めにジスラインDXプライマーを路面凹部までローラー等でムラなく塗布してください。マスキングテープはプライマーが乾燥するまでに撤去してください。
塗布面を触り、プライマーが手につかず、押してへこまない程度まで十分に乾燥させてください。

プライマー使用量 0.45±0.10L/㎡
(0.36±0.10kg/㎡)

3.シートの設置

シート端の離型フィルムから順次剥がしながら貼り付けてください。
貼り付ける際、空気が入らない様に注意してください。

4.シートの圧着

離型フィルムを再利用してシートの上に重ね、上からゴムハンマー等で全体に均一に圧着してください。
路面へのシート接着強度は、圧着度合いに左右されますので、十分に圧着ください。
特にエッジ部分は剥がれ易いので、念入りに圧着ください。
シートへの圧着ムラがないことを確認し、特にシートエッジ部分に浮きがないことを確認してから交通開放してください。

※ インターロッキング、透水性コンクリート、レンガ・タイル・天然石舗装、樹脂舗装、排水性・透水性舗装には設置しないでください。

■性能表
ガイドタック R(歩道・自転車道用タイプ)

項 目性能値(参考値)試験方法
シート厚み0.42mm離型フィルム含まず
引張強さ188N/25mmJIS K 7161:1994
粘着力23N/25mm
180°剥離試験剥離速度:300mm/min
試 験 板 :ステンレス
滑り抵抗係数
C.S.R値清掃・乾燥状態   0.81
水+ダスト散布状態 0.52
JIS A 1454
耐摩耗性26.7mg以下JIS K 5600-5-9:1999に準拠
耐用年数1〜2年程度(保証年数ではありません)
最大サイズ1200mx1500mm
  • ※C.S.R値 : 歩行者に対する床の滑りにくさの指標として JIS A 1454 で規定されている滑り抵抗係数であり、日本建築学会が推奨値を示している履物着用の場合; C.S.R= 0.4 以上
  • ※履物を想定し、ゴムシートを使用して試験
  • ※上記数値は参考値であり、保証値ではありません。測定値は、路面の状態等により変化します。

ガイドタックW 壁面用
(反射タイプ)

夜間再帰反射する貼付けタイプの壁面用シートです。

再帰反射で注意喚起

ベースに反射シートを使用することで、夜間に車両のヘッドライトなどで光りデザインを際立たせます。

圧着だけで貼付け可能

加熱は不要です。

インクジェット印刷表示で案内

細かい文字や写真、イラストなどさまざまなデザインが可能です。

湾曲した面でも設置可能

湾曲した面でも追従し、剥がれにくくしています。

汚れにくい表面処理※印刷ありの場合

表面に防汚性に優れたラミネートを使用することで、汚れを付きにくく、落ち易くしています。

用途

モルタル、コンクリート、石材などの壁面に対して、設置可能です。

  • 中央分離帯の縁石面への注意表示
  • 歩道縁石面への注意表示
  • 道路側壁面などへの線形表示
  • 道路カーブ部分の側壁面への
    矢印誘導表示

構成

■ガイドタックW 封入レンズタイプ 印刷あり

■ガイドタックW カプセルレンズタイプ 印刷あり

■ガイドタックW 封入レンズタイプ 印刷なし

■ガイドタックW カプセルレンズタイプ 印刷なし

施工手順凹凸面に追従しきれない場所への施工は避けてください。

1.ケガキと貼付け面清掃

貼付け面をよく清掃をして下さい。

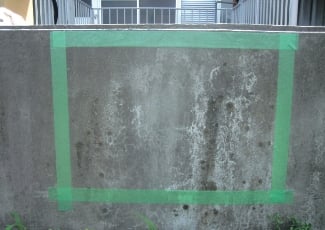

貼付ける位置をチョーク等で目印をつけ、周囲に1cm程度広めにマスキングをして下さい。

※現場周辺にはカラーコーンなどで安全対策を行って下さい。

2.プライマー塗布と乾燥

専用の「プライマーDA3182」を塗布して下さい。指で触ってプライマーがつかなくなる程度まで乾燥させて下さい。
1cm程度広めに塗って下さい。

標準使用量:0.4kg/㎡
乾燥時間:10~20分(20℃)

※塗布できていない面や少ない面がありましたら再度塗布して 下さい。

3.貼付シートの設置及び貼付け

シート端の離型紙から順次剥がしながら、貼付けて下さい。
貼付ける際、空気が入らない様に注意して下さい。

4.貼付シートの圧着

ゴムハンマーなどで全体に万遍なく圧着して下さい。特に、エッジ部分は剥がれ易いので、念入りに圧着下さい。

※大きな出っ張りがあるとシートが破れる可能性がありますので、除去し注意して圧着して下さい。

シートの浮きがないことを確認して完成です。

■性能表

ガイドタックW 封入レンズタイプ
試験項目試験成績(参考値)備 考
シート厚み0.36(0.28)mmセパレート含まず
付着力22.5N/2 5mm幅SUS、50mm/min
ガイドタックW カプセルレンズタイプ
試験項目試験成績(参考値)備 考
シート厚み0.46(0.38)mmセパレート含まず
付着力22.5N/2 5mm幅SUS、50mm/min
  • ※社内試験
  • ※上記数値は参考値であり、保証値ではありません。測定値は、接着面の状態等により変化します。
    ( )内は印刷なしの場合。
施工事例
ガイドタックR

  • 大阪府 駅案内
    ガイドタック

  • ホーム転落防止
    ガイドタック

  • 愛知県 違法駐輪・駐車対策
    ガイドタック

  • 大阪府 徒歩帰宅者支援
    ガイドタック

  • 沖縄県
    エレベーター案内ガイドタック

  • 茨城県 自動車とまれ
    ガイドタック
ガイドタックW

  • 滋賀県 のりば案内
    ガイドタックW
    (封入レンズタイプ)

  • 滋賀県 のりば案内
    ガイドタックW
    (封入レンズタイプ)

  • 誘導矢印 ガイドタックW
    (封入レンズタイプ)

  • 滋賀県 カーブ安全対策
    ガイドタックW
    (カプセルレンズタイプ)

  • 滋賀県 線形誘導標
    ガイドタックW
    (カプセルレンズタイプ)

  • 秋田県 海抜表示(防災)
    ガイドタックW
    (封入レンズタイプ)
